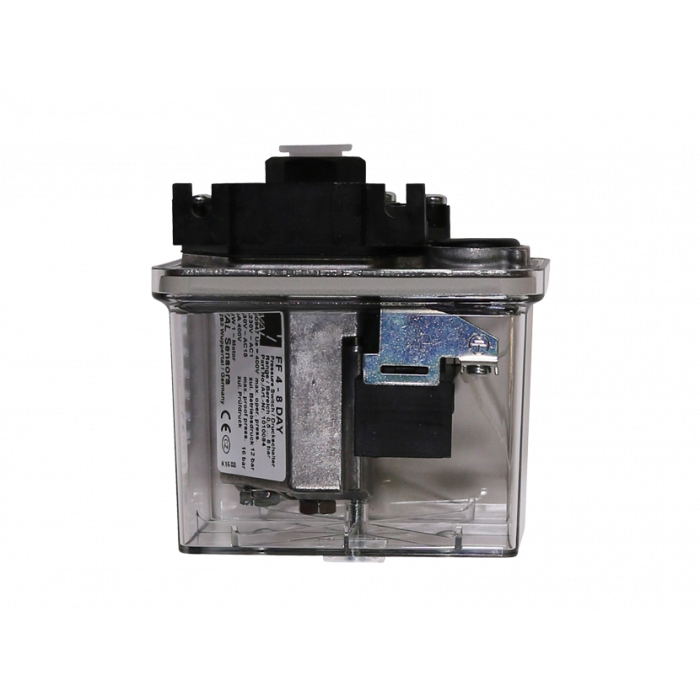

Реле давления Grundfos FF 4-8

Комплект автоматики АКВАРОБОТ — предназначен для создания станции автоматического водоснабжения на базе бытового погружного вибрационного электронасоса серии «БАВЛЕНЕЦ», «МАЛЫШ», «Ручеек» и др...

Комплект автоматики АКВАРОБОТ ТУРБИ-М3 с блоком автоматического управления и гидроаккумулятором 2 или 24 л предназначен для автоматического управления по давлению и потоку включением и выключением однофазных поверхностных и погружных (в том числе вибрационных) насосов мощностью до 1,5 кВт и защиты насоса от работы в режиме «сухого хода» и в других аварийных ситуациях. Устройство поддерживает в системе водоснабжения заданные датчиком давления пороги Рмакс и Рмин (включает насос при величине давления Рмин и выключает при Рмакс). Если по каким-либо причинам насос не создает в системе заданное давление Рмакс (режим «сухого хода», низкое напряжение электросети и другие аварийные ситуации), выключение насоса произойдет с задержкой 30 секунд при скорости потока менее 2 л/мин. Алгоритм работы блока управления При скорости потока более 2 л/мин насос включается и качает воду, пока есть поток (режим накачки). Устройство может работать в двух режимах – основном и временном. Основной режим: Насос автоматически выключается при давлении в системе Рмакс и включается при снижении давления до величины Рмин. Временный режим: Этот режим автоматически устанавливается в случаях, когда насос в силу ряда причин не может создать в системе давление Рмакс. В этом случае насос отключится с 30-ти секундной задержкой при прекращении потока воды или снижении его скорости до 2 л/мин. Включение насоса произойдет при появлении потока воды (>2 л/мин), но не ранее, чем через 2 секунды после его выключения. При отсутствии потока воды и снижении давления в системе до величины Рмин, насос включается и работает в течение 30 секунд. Если по истечении 30-ти секундного интервала скорость потока воды через устройство не превысила величину 2 л/мин, блок управления переходит в режим предварительной аварии. После перехода в режим предварительной аварии устройство производит 6 автоматических пробных пусков, длительностью 30 секунд каждый – через 5, 20, 60 минут, затем через 6, 12 и 24 часа. При появлении воды во время любого из пробных пусков, насос автоматически включается и переходит в режим накачки. В случае отсутствия воды в течение полного цикла пробных пусков, насос выключается и переводится в режим аварии. Выход из режима аварии производится нажатием кнопки (12), или вручную, путем отключения блока управления от электропитания не менее, чем на 6 секунд. Функциональные возможности устройства Автоматически включает насос при скорости потока в системе более 2 л/мин. С пятнадцатисекундной задержкой выключает насос при прекращении потока воды или снижении его скорости до 2 л/мин. Защищает насос от работы в режиме «сухого хода». Обеспечивает включение и выключение насоса при понижении напряжения электросети вплоть до 170 В. ..
